Комплект профиля козырькового анодированного, для стекла 20 мм (10+10 мм), 1500 мм k300-20-1500
Доставка день в день с нашего склада до ТК для отправки в ваш город

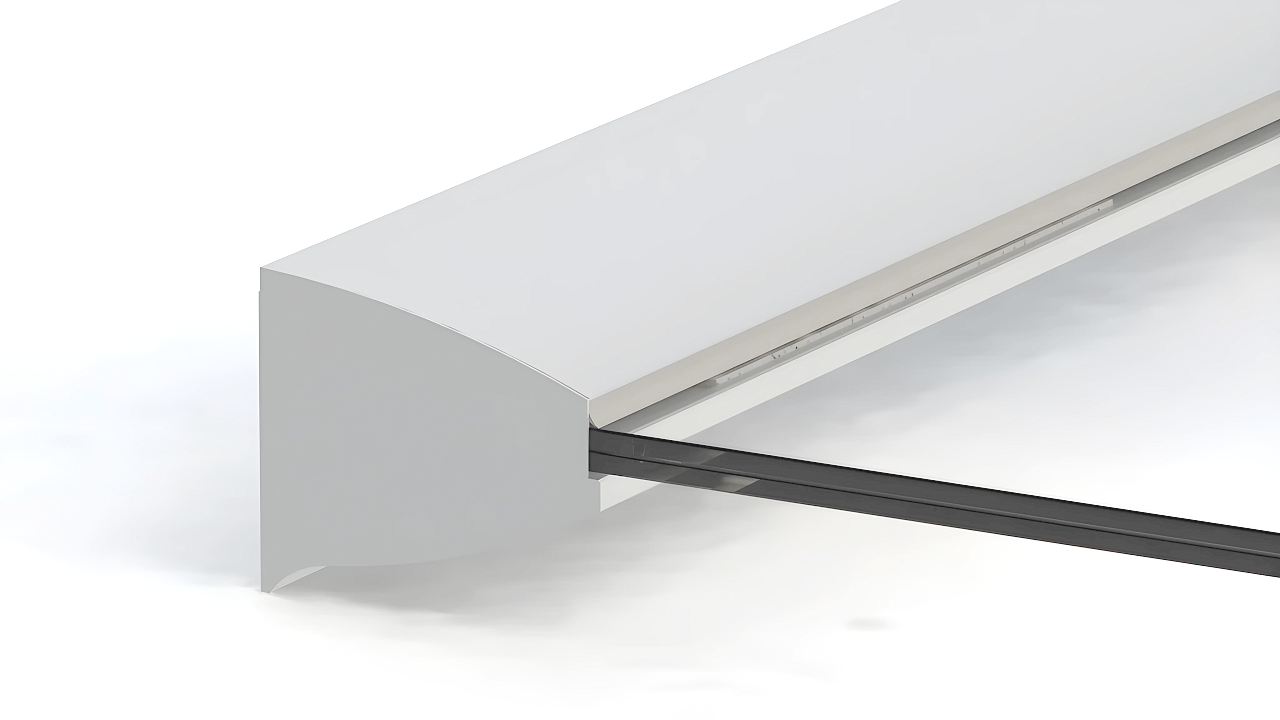

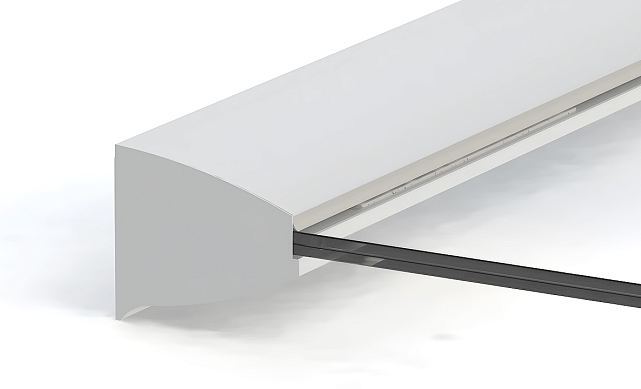

Алюминиевый зажимной профиль для монтажа козырьков без каркаса и стеклодержателей. Профиль крепится к стене и зажимает триплекс козырька.
Средняя длина выноса козырьков на профиле составляет 1200 мм. Профиль k300 позволяет смонтировать козырек с выносом до 1600 мм. Чем больше вынос козырька, тем эффективнее защита от осадков и солнечных лучей. Большой козырек защитит не только дверь, но и крыльцо дома, особенно ступеньки и перила наружной лестницы.

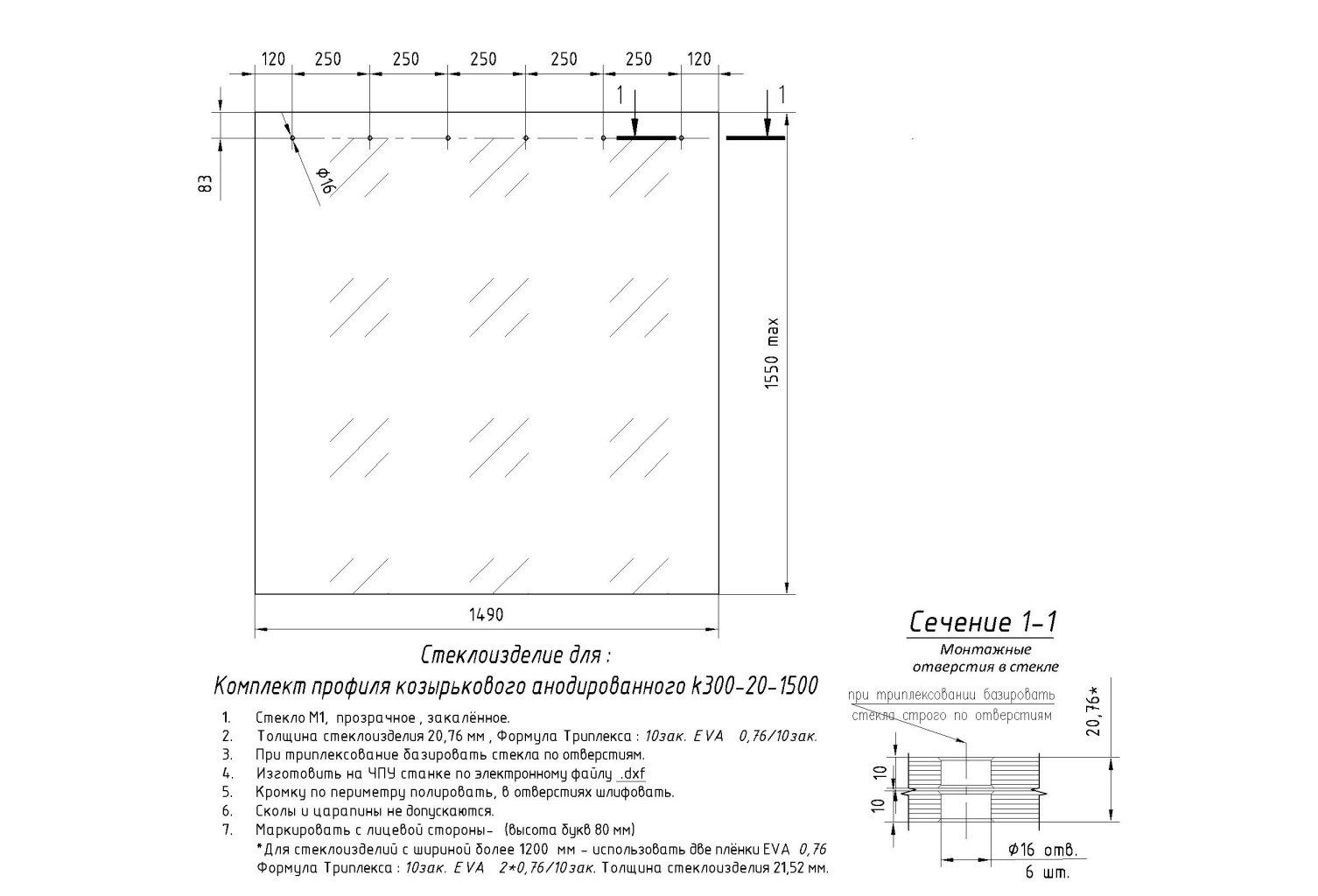

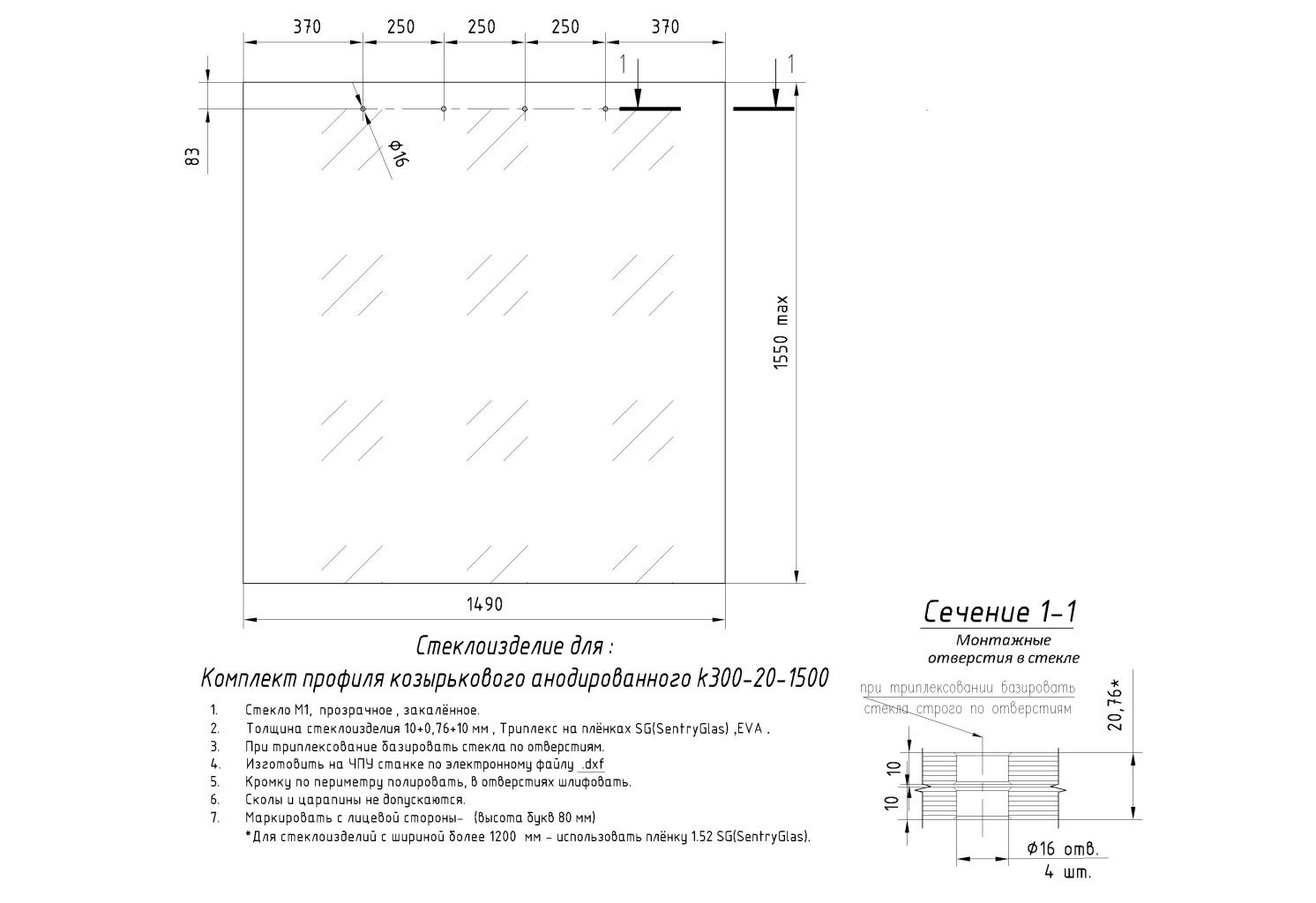

Требуются отверстия в стекле. Перед тем как сверлить отверстия в стекле, необходимо установить стекло в профиль, наметить отверстия, затем просверлить по отметкам. Стекло закаливается после сверления отверстий.
Профиль успешно прошел лабораторные испытания нагрузкой в 240 кг, при этом стекло и сам профиль остались неповрежденными. Результаты зафиксированы в протоколе аккредитованным органом.
Уклон вниз для естественного стока воды 0,5 градусов по собственным весом стекла.
В регионах с большим количеством снежных осадков (Мурманск, Норильск, Сахалин, Петропавловск-Камчатский и др.) для создания максимальной жесткости конструкции вместо проставок Фk300-13 можно использовать клинья т100-04 и т100-03, а также проставки т100-18k (4 шт.) и т100-15 (9 шт.). В этом случае проставки т100-15 следует разместить между профилем и стеклом снизу и по бокам стекла.

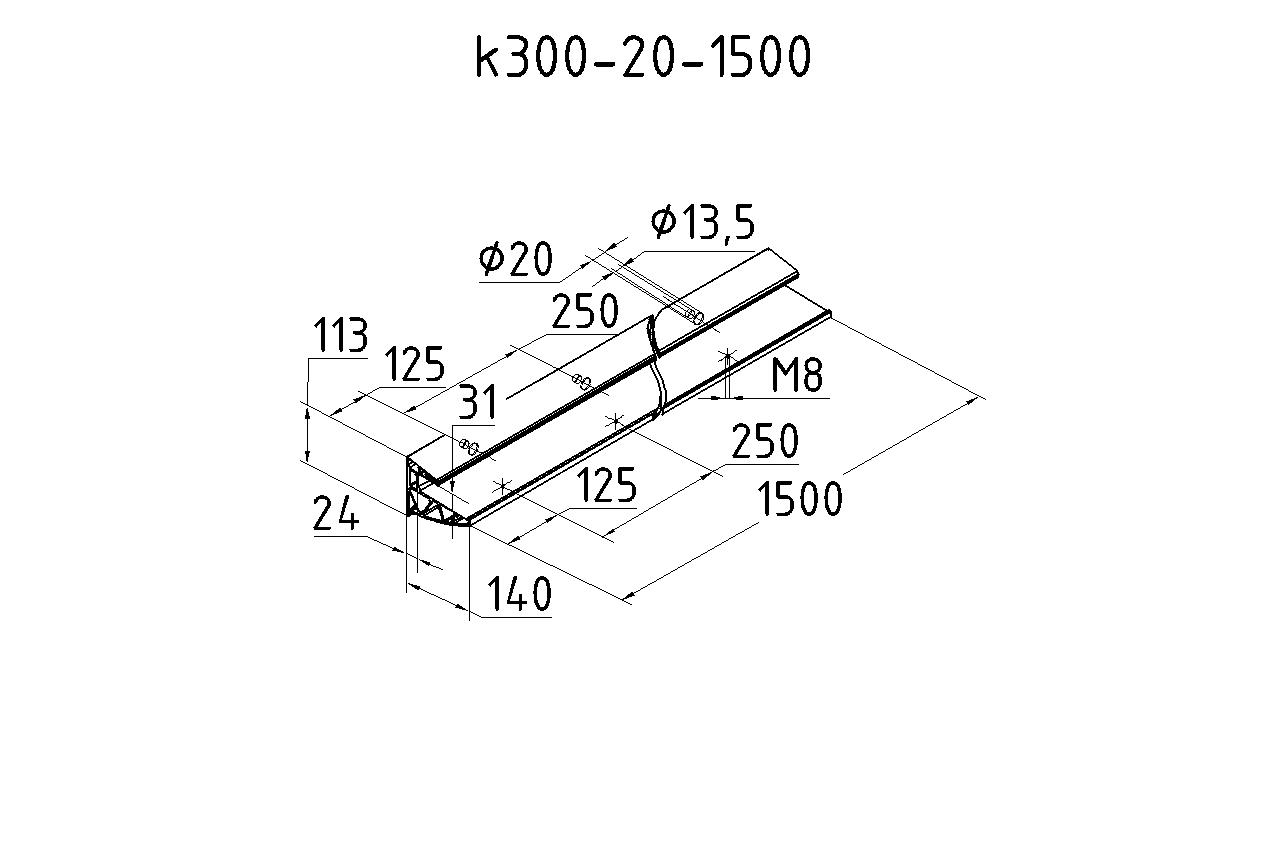

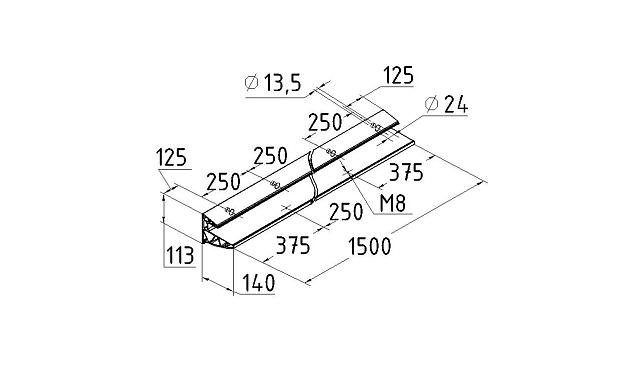

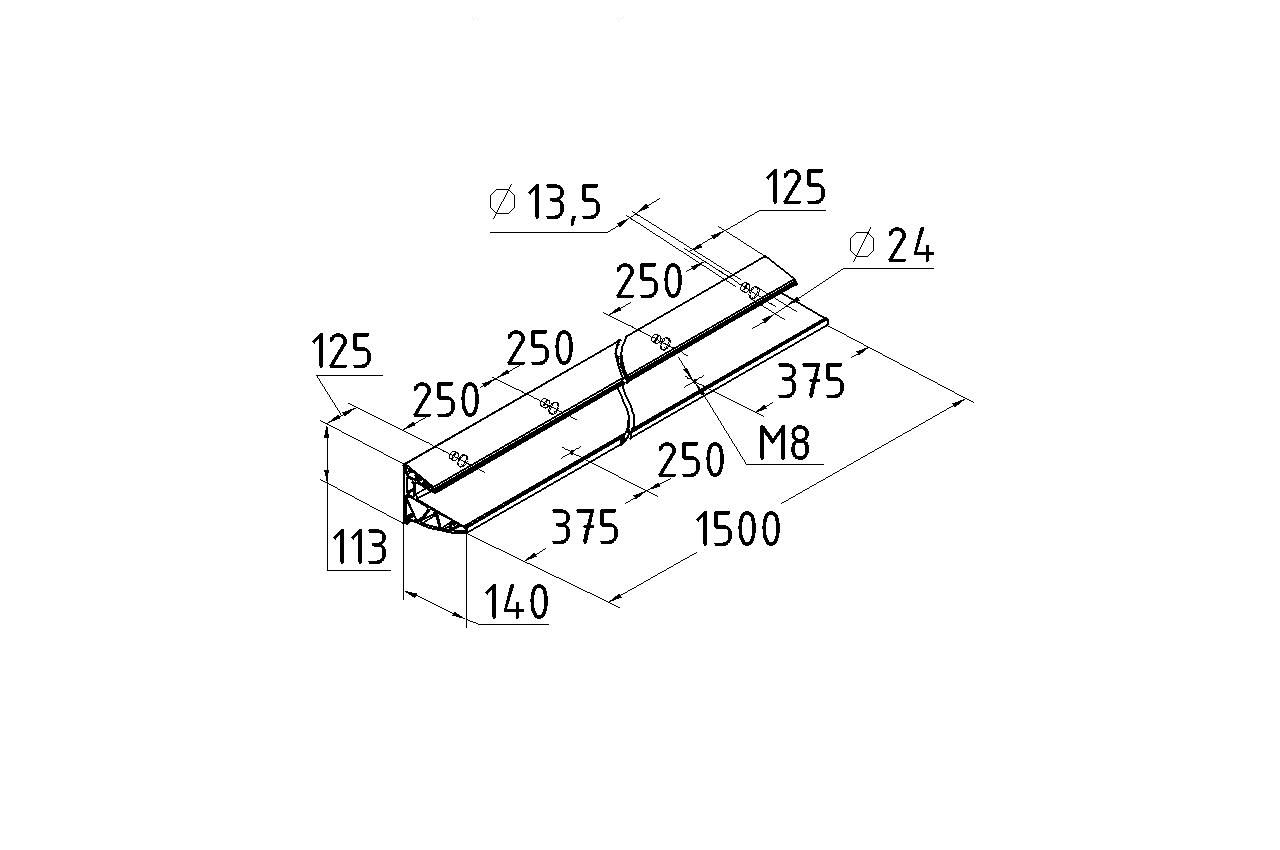

1. Разметить положение точек крепления. Шаг отверстий в профиле k300-3х1.5 для крепления к стене 250 мм;
2. Просверлить отверстия диаметром согласно выбранным анкерам (рекомендованы М12х18х125 мм), установить профиль k300-3 и затянуть;
3. Установить проставки для стекла Фk300-14 в торец профиля;
4. Установить стекло в опорные проставки Фk300-14;
5. Вкрутить фиксирующие винты (DIN 7380) Винт М8х40 с предварительно установленными шайбами (DIN 9021) Шайба М8 и втулками k300-16;
6. Установить уплотнительные резинки k300-12-Gx1.5 на декоративную крышку k300-02x1.5;
7. Установить декоративную крышку k300-02x1.5;
8. Установить торцевые заглушки k300-04-R SSS и k300-04-L SSS.
Крепежи:
